Definice komponent sestavy

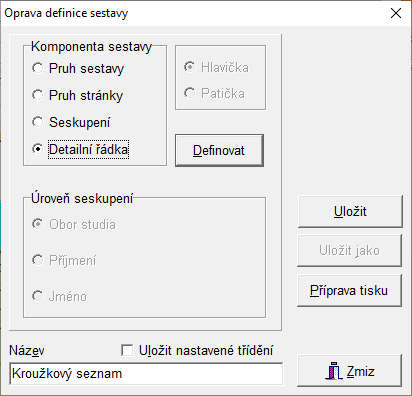

V okně Oprava definice sestavy se kliknutím vybere některá komponenta. V případě komponenty Seskupení se zpřístupní jednotlivé úrovně seskupení v závislosti na zvoleném třídění (viz např. obrázek).

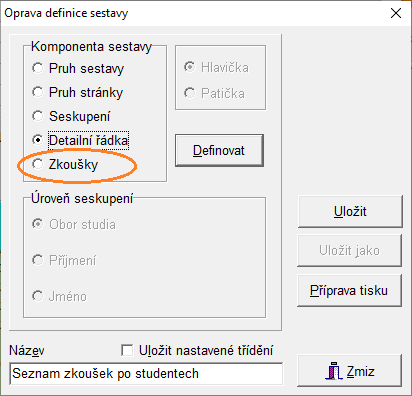

V případě kombinace tabulek je v rámci komponent uvedena i tabulka vázaná na hlavní tabulku - viz obrázek:



Tlačítkem Definovat se vyvolá okno Co tisknout, v němž se určí konkrétní podoba komponenty.
Okno Co tisknout má různý vzhled pro různé komponenty. Dále je popsán způsob práce na příkladu komponenty Detailní řádka.

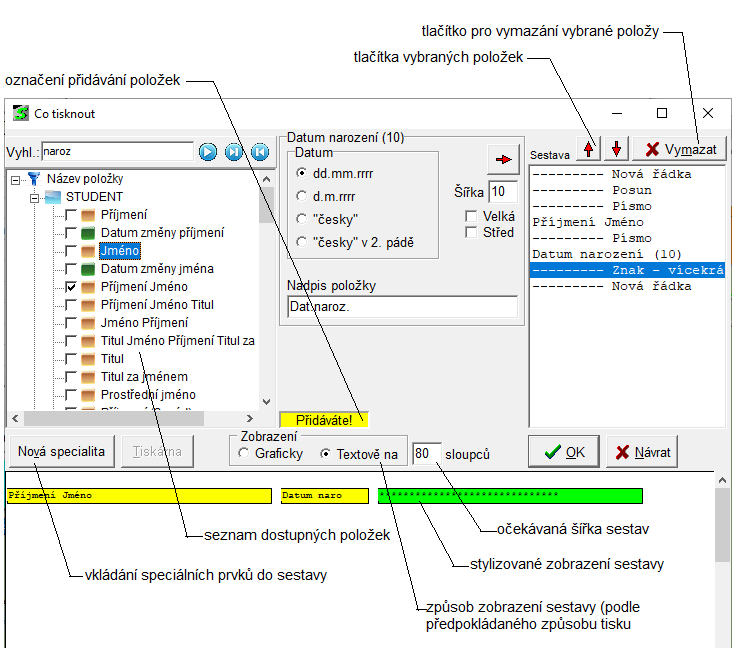

Struktura okna Co tisknout pro komponentu Detailní řádka:
  • seznam v levé části okna obsahuje seznam položek nebo specialit, které jsou pro danou komponentu a tabulku k dispozici, již vybrané prvky jsou barevně odlišeny

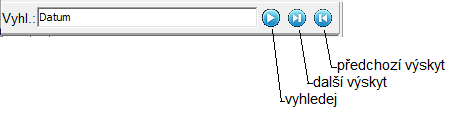

    • požadovanou položku lze vyhledat zadáním textového řetězce, pak se pomocí ikon přesouvat na další/předchozí výskyt (pro posun na další výskyt lze též použít klávesu enter)


  • seznam v pravé části okna obsahuje již vybrané prvky
  • v prostřední části okna jsou další pole specifikující vybraný prvek:
    • Nadpis položky - nadpis položky v sestavě
    • Šířka - ve znacích

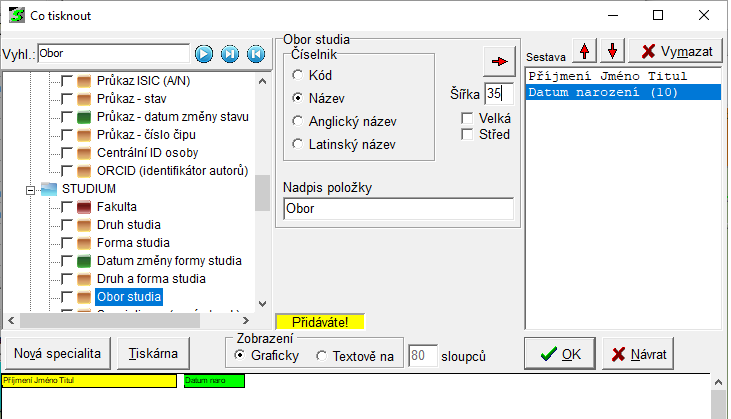

    • pokud vyberete položku vázanou na číselník, lze si vybrat, zda se v sestavě objeví Kód, Název, Anglický nebo Latinský název položky, pokud ho číselník obsahuje

    • pro číselné položky se zobrazí zaškrtávací políčko Sčítat, číselná hodnota se tiskne vždy zarovnaná k pravému okraji prostoru vyhrazeného pro tisk dané položky; desetiny - nastavení tisku desetinných míst (max.4).
    • pro textové položky se zobrazí zaškrtávací políčko Velká a Střed. Při zaškrtnutí políčka Velká se text píše velkými písmeny, při zaškrtnutí políčka Střed se text vypíše vycentrovaný do prostoru vyhrazeného pro tisk dané položky (jinak se textová hodnota tiskne od levého okraje prostoru vyhrazeného pro tisk)

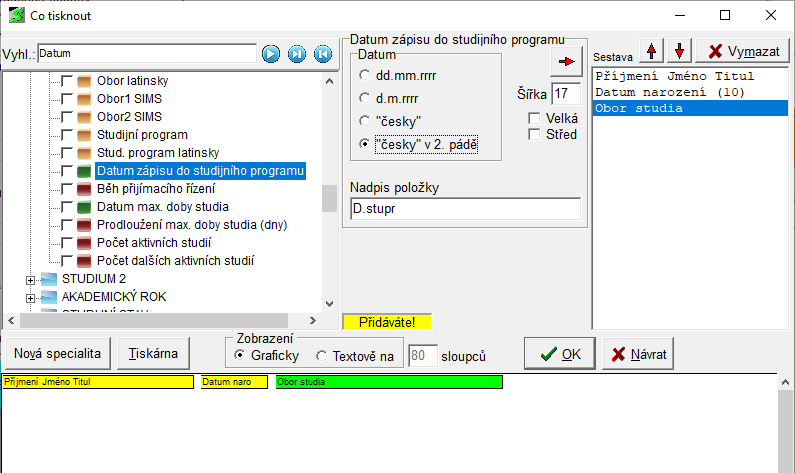

    • pokud vyberete datumovou položku, lze si vybrat formát, případně zvolit datum "česky" v 2. pádě

  • ve spodní části okna jsou další ovládací prvky (viz výše uvedený obrázek okna Co tisknout) a stylizovaná grafická podoba sestavy
  • stylizovaná grafická podoba obsahuje barevné obdélníčky. Každý barevný obdélníček vyznačuje prostor vyhrazený pro tisk příslušné položky. Vybraná položka je zobrazena fialovou barvou

Postup při přidávání prvků do sestavy:
  • kliknutím se označí příslušný prvek (položka nebo specialita)
  • specifikují se jeho parametry (např. šířka)
  • kliknutím na tlačítko s červenou šipkou směrem doprava se prvek přesune mezi vybrané prvky
  • pořadí prvků lze měnit pomocí tlačítek s červenými šipkami nahoru a dolů. Označíme položku, kterou chceme přesunout a pak přidržením šipky položku plynule posouváme nahoru/dolu.
  • vybraný prvek lze odstranit z definice komponenty ťuknutím na tlačítko Vymazat
  • pro vybraný prvek lze opravit jeho parametry, poté se kliknutím na tlačítko s červenou šipkou potvrdí oprava
Poznámka: čísla (napr. průměry za SŠ) je možné tisknout na 3 desetinná místa.
Tlačítkem Tiskárna se vyvolá dialog pro nastavení tiskárny. Tvar tohoto dialogu závisí na instalované tiskárně.
U sestavy lze zvolit způsob zobrazení - Graficky nebo Textově na zadanou šířku sestavy. Šířka sestavy se volí podle předpokládaného tisku, např. na stránku formátu A4 na výšku:
  • obvyklá šířka při tisku běžným písmem je 80 znaků
  • při tisku komprimovaným (zhuštěným) písmem je šířka obvykle 120 znaků
Poznámka: Komprimovaný tisk se obvykle nastavuje některým tlačítkem na jehličkové tiskárně.
Grafický způsob umožňuje speciální formátování (např. písma) a celkový vzhled sestavy je při tisku např. na laserové tiskárně lepší. Pro rychlé tisky zejména na jehličkových tiskárnách existuje textový způsob bez grafických efektů.
Úpravy v definici komponenty sestavy se uloží volbou OK, volbou Návrat se dialog opustí beze změn.
